LLC电流共振电源 设计工具

本设计工具是在使用本公司LLC电流谐振电源用IC MCZ系列的电流谐振电源电路中设定外围电路参数的辅助工具。

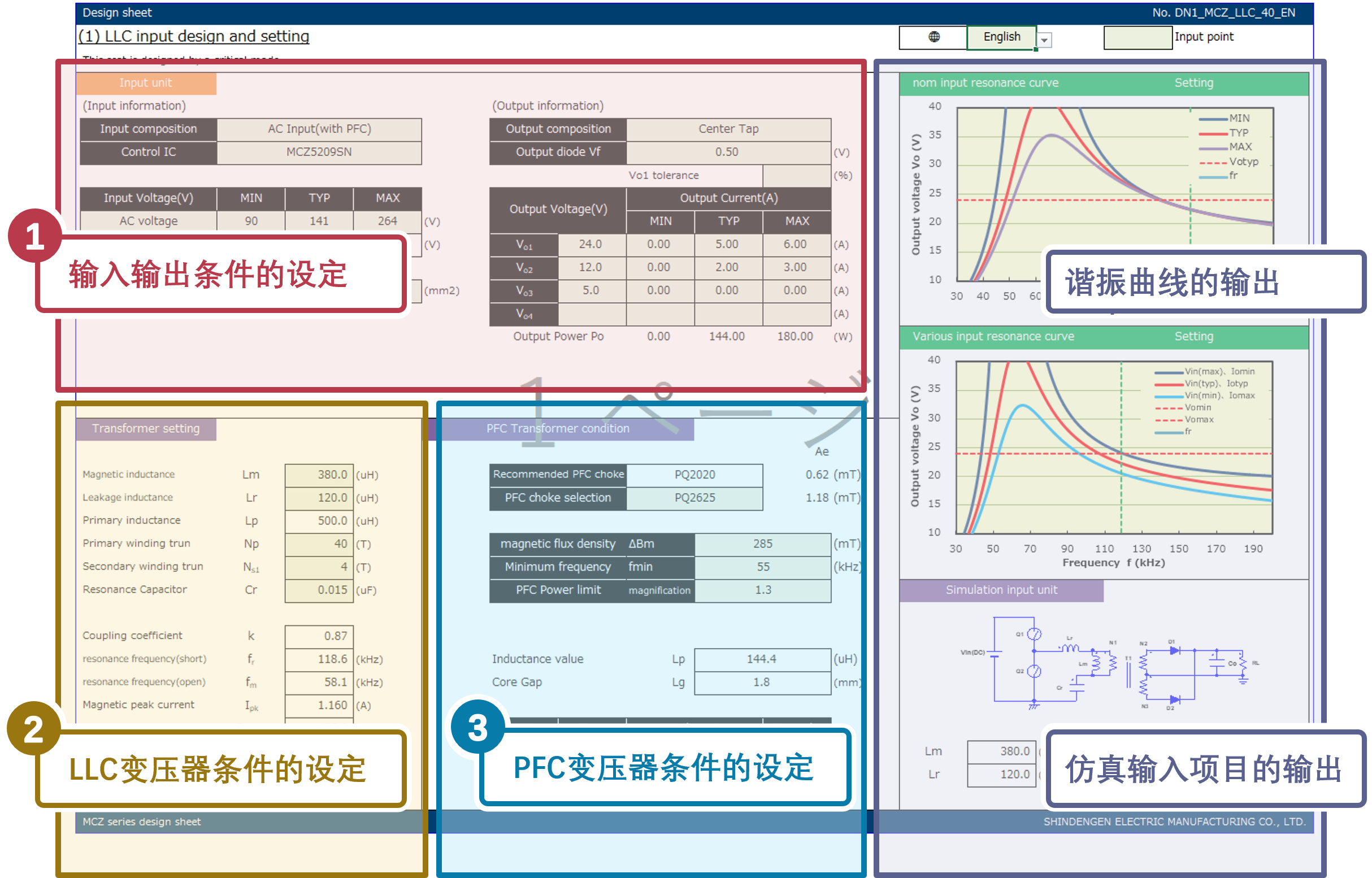

通过设定输入输出电源规格等条件,自动生成参考电路图和元器件清单。
另外还能输出LLC电流谐振电路的谐振条件设计所需的谐振曲线以及进行电路仿真时需要的参数。

希望对您使用MCZ系列的电路设计有所帮助。


LLC电流共振电源 设计工具的使用方法

LLC设计条件的设定表格

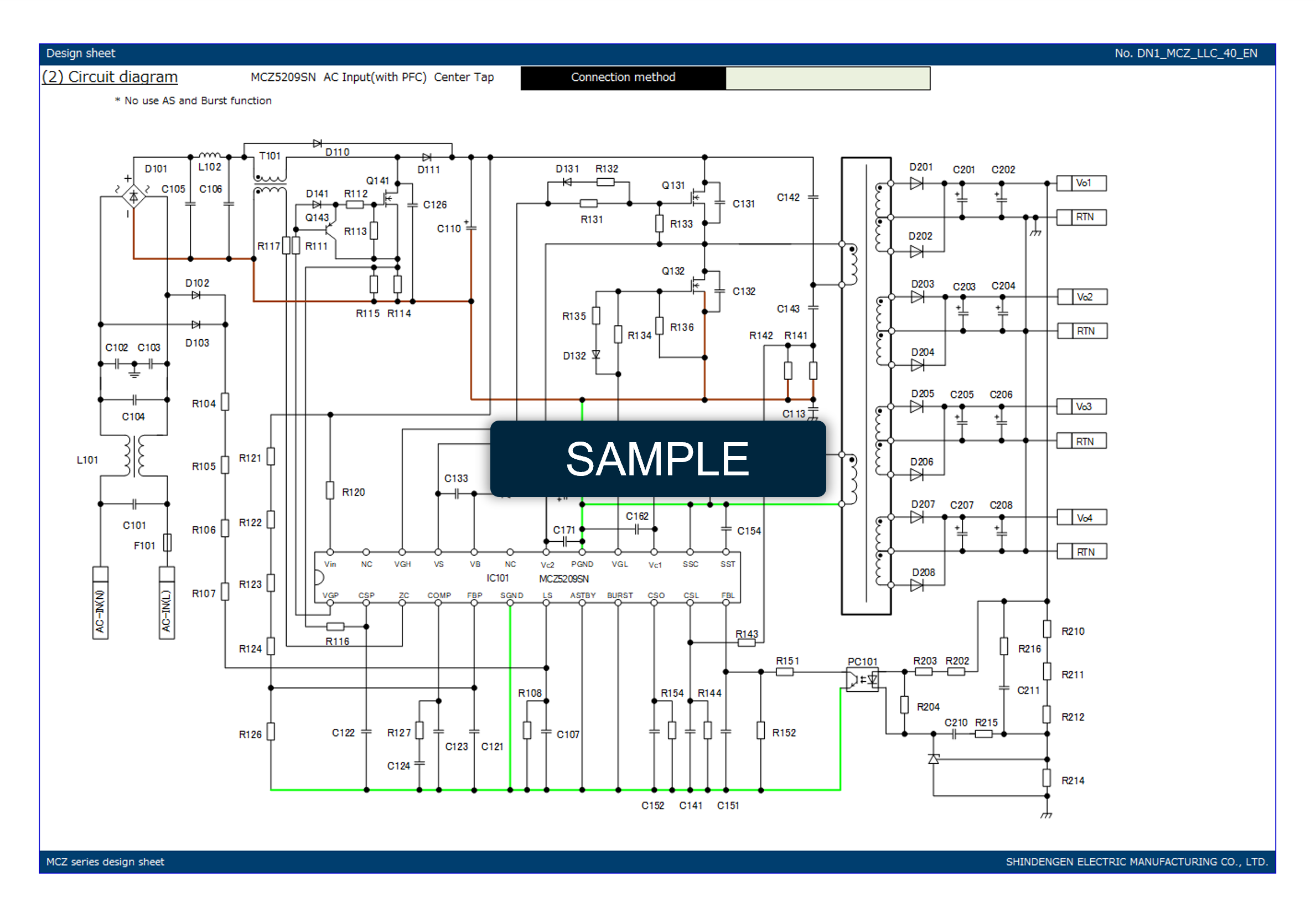

LLC电源 电路图输出表格

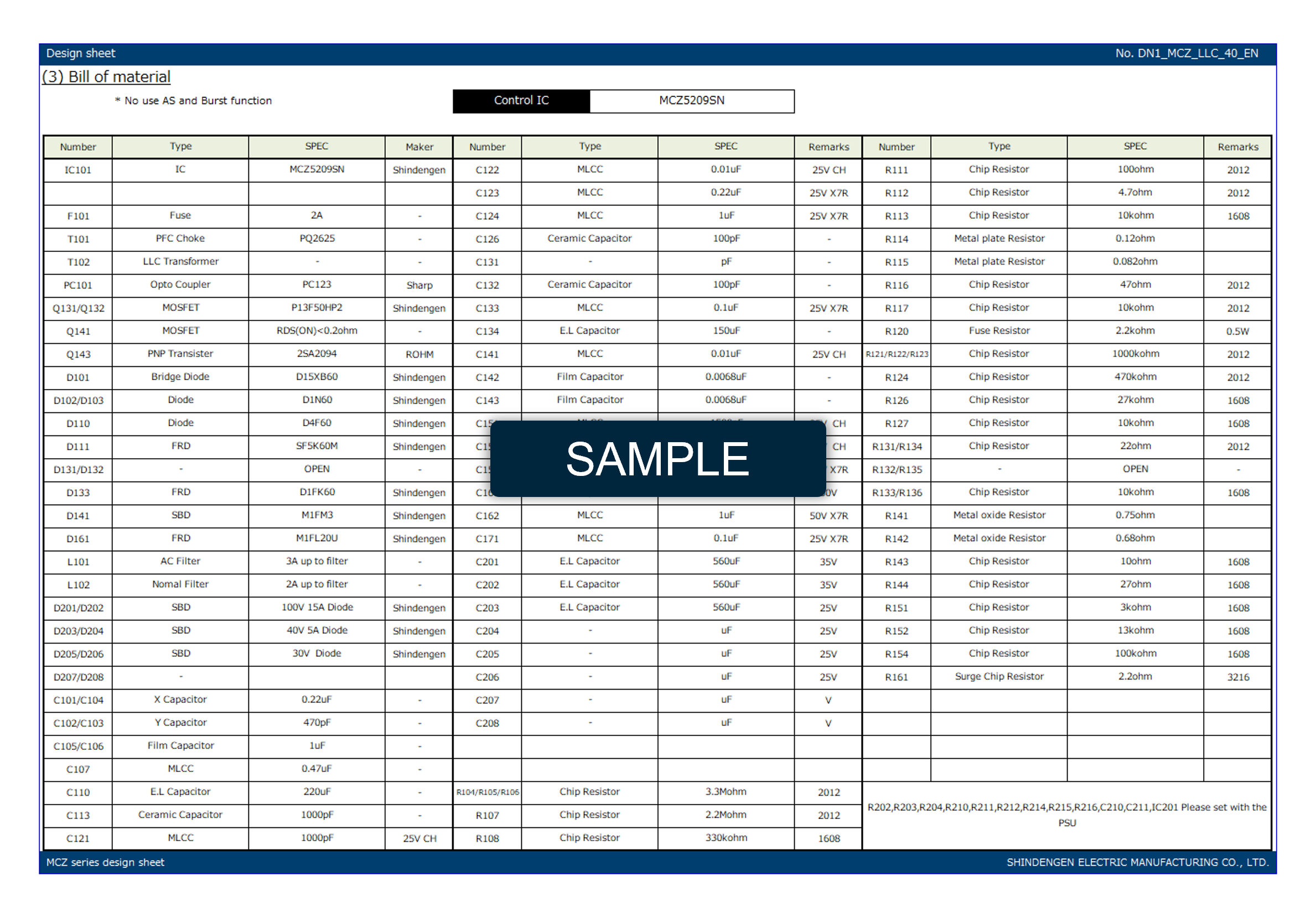

LLC电源 元器件清单输出表格




设计工具 免责声明

下载设计工具之时,即视为您已同意本协议的内容。
在从本公司官方网站下载设计工具之前,请仔细阅读以下条款,包括免责声明。
仅当您同意本协议的条件时,请在以下表格中填写必要信息并点击“Send”。
之后,我们将向您发送设计工具下载页面的URL。

  1.    本设计工具仅限同意免责声明并下载的客户个人使用。请勿将下载的资料出售、出借或转发给他人。
  2.    本公司所提供的设计工具的文件格式为Excel。 恕不支持本网站上未列出的文件格式。
  3.    本设计工具的目的是使用本公司产品进行事先设计探讨,并不保证电路运行的稳定性和可靠性。
  4.    不可用于前项所述以外的目的。
  5.    从本网站下载的本资料的著作权属于本公司。
  6.    请勿对本设计工具进行全部或部分修改。
  7.    使用本设计工具,并不构成对本公司及第三方知识产权或其他权利的保证或实施许可权。
  8.    不对本设计工具做任何明示或暗示保证(功能动作、商品性、符合特定目的、信息的准确性、保证不侵犯第三方权利等)。
  9.    不对本设计工具相关的损失(间接损害、结果性损害、特别损害、附带损害、逸失利益、机会损失、停工损失等)承担任何责任。
  10. 本公司不负责本设计工具可在所有计算机系统下正确运行。 另外,本公司也不承担维护或支持的义务。
  11. 本设计工具可能会因产品改良而无预告地进行变更。
