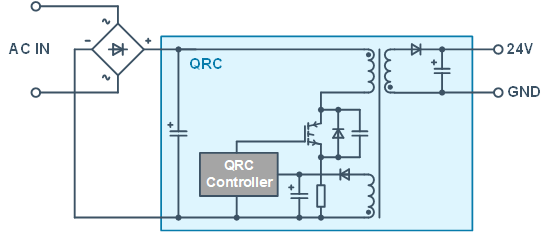

AC-DC QRC转换器　Vin＝AC90~276V　Po=72W

MS1007SH 参考电路


Input Voltage : AC90-276V
Output Voltage
［V］		 Output Current [A]
min typ max
1 +24 0.0 2.5 3.0
Total Power [W] 0.0 60.0 72.0

该电路中使用的新電元产品
No. Type Qt'y Spec Model Name Series
IC111 Control IC 1 ー MS1007SH MS
Q111 MOSFET 1 900V 4A P4F90VX3 VX3 series
D101 Bridge Diode 1 600V 4A D4SB80 Bridge Diode
D112 FRD 1 200V 1A D1NL20U FRD
D171 FRD 1 1000V 1A D1NK100 K series
D181 FRD 1 200V 1A D1NL20U FRD
D201 SBD 1 100V

20A

 SG20TC10M SL series
