新产品信息
大幅提升抗误触发能力的晶闸管开始发售~为提高消费类电子产品的可靠性做贡献~
Apr. 2, 2025
新电元工业推出了用于消费类电子产品的晶闸管“KC5FB60HV”。
近年来,“智能照明”已成为照明市场的主流,远程操作、自动化等功能越来越丰富。因此电路也变得日益复杂,有使用很多开关和继电器。从可靠性的角度来看,对于保护元器件免受浪涌电流影响的晶闸管,其耐受急剧电位差导致误触发(误动作)的能力被视为重要指标。
为满足这样的需求,新电元工业推出了用于消费类电子产品的晶闸管“KC5FB60HV”。本产品通过改进内部结构将dv/dt(断态电压临界上升率)从我公司之前产品※1的约20V/μs提升至10000V/μs以上※2。由此可提升抗误触发能力,为搭载产品的可靠性做贡献。
另外,还通过采用无卤树脂降低了环境负担。
※1“KC5FB60H”“KC5FB60HR”的比较
※ 2 Ta=100°C, RGK=1000Ω, CGK=0.1μF
■ 特長
・大幅提升抗误触发能力

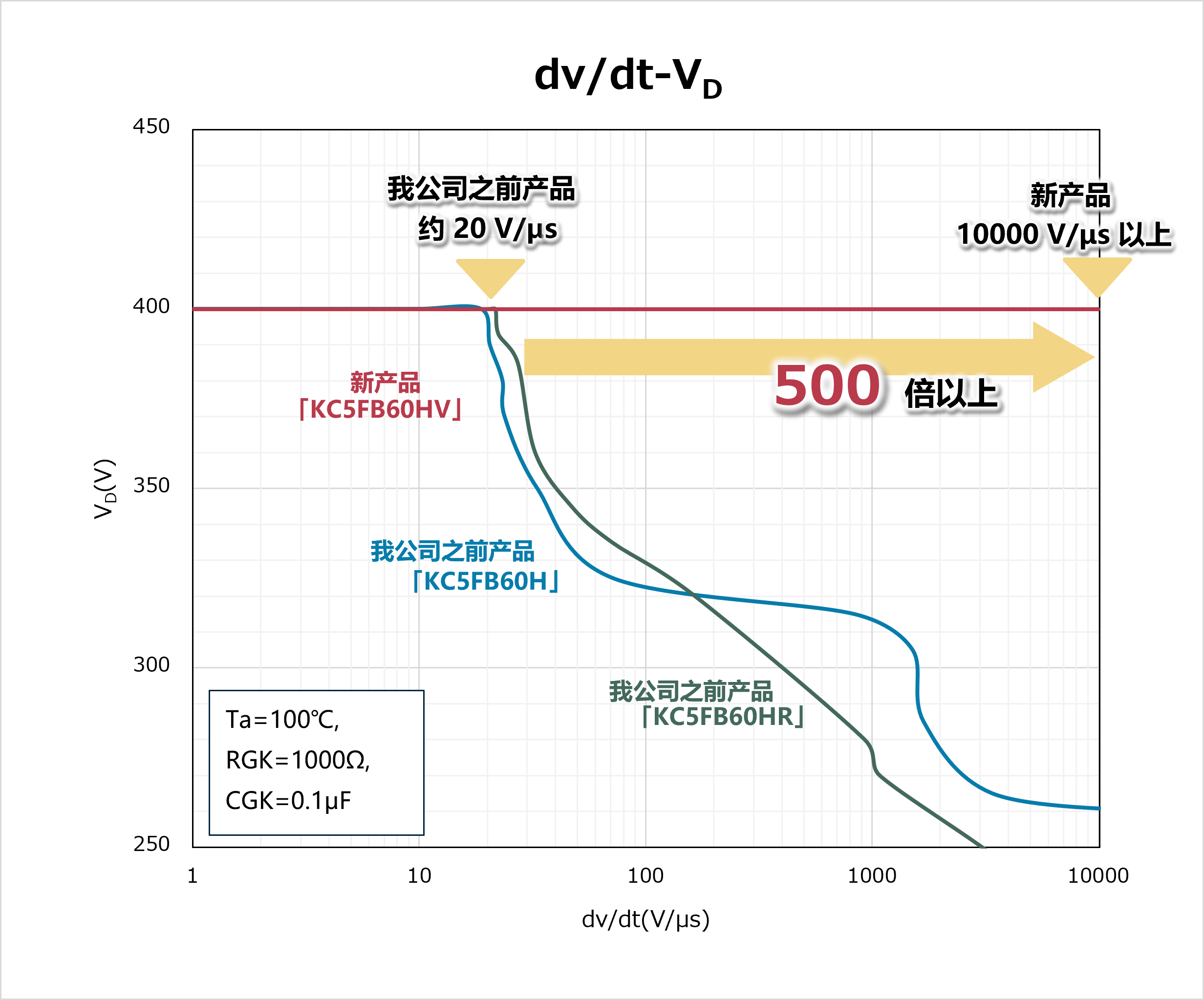

与我公司之前产品相比,通过将dv/dt(断态电压临界上升率)提高500倍以上,为最终产品的可靠性做贡献
※1“KC5FB60H”“KC5FB60HR”的比较
※ 2 Ta=100°C, RGK=1000Ω, CGK=0.1μF
・采用无卤树脂,实现环保
■ 用途示例
·面向照明市場的防衝入電路用
·其他民用設備
■ 外形寸法図
■ 等效电路图
■ 产品规格
Products | Tstg [℃] |
Tj [℃] |
IT(AV) [A] | VDRM VRRM [V] |
ITSM [A] |
IDRM Max. IRRM Max. [μA] |
VT Max. [V] |
VGT Max. [V] |
IGT Max. [μA] |
Rth(j-c) [℃/W] |
---|---|---|---|---|---|---|---|---|---|---|
KC5FB60HV | -55~150 | -40~125 | 5 (Tc=100℃) |
600 | 90 | 10 (VD=VR=600V) |
1.8 (IT=15A) |
0.8 | 50 | 3 |
新产品信息记载的内容截止于本报导日。在您浏览时,存在信息变更的可能性(如生产,销售终止。价格,技术规格变更等)。敬请谅解。
