新产品信息
对应车载用途高耐压表面贴装二极管开始发售
〜表面贴装实现超过1000V耐压，兼顾高耐压与小型化〜
Nov. 28, 2025
新电元工业株式会社将在对应高耐压的表面贴装封装“CG封装”产品阵容中，新增对应车载用途的新产品。
近年来，随着车载设备及工业设备领域的逆变器不断向小型化与高性能化发展，市场对小型高耐压表面贴装二极管的需求日益增长。
为实现高耐压化，需要确保足够的端子间距，但表面贴装封装受空间限制，因而难以确保绝缘距离。特别是国际标准对1000V以上的电压推荐5.6mm以上的端子间距，为满足此要求必须在封装设计上下功夫。

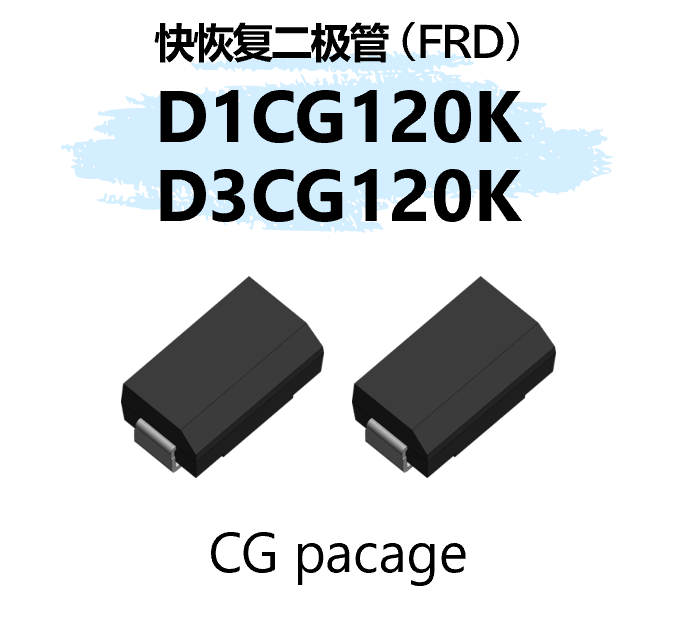

为应对这些需求，新电元工业在已开始量产的对应高耐压表面贴装的“CG封装”中，新增了两款对应车载用途的产品。
“CG封装”通过将端子间距扩展至5.6mm，确保符合国际标准IEC60664-1的绝缘性能，即使在污染等级2的环境下也能适用于有效电压超过1000V的高压电路。
过去的高耐压用途以插装式封装为主流，而本封装可以表面贴装的方式对应高耐压。
新增的对应车载用途的产品遵照AEC-Q101标准，可满足车载设备所需的高可靠性及高温环境下的稳定运行要求。 由此将为车载及工业设备领域的逆变器实现高耐压化与小型化作出贡献。
■ 特長

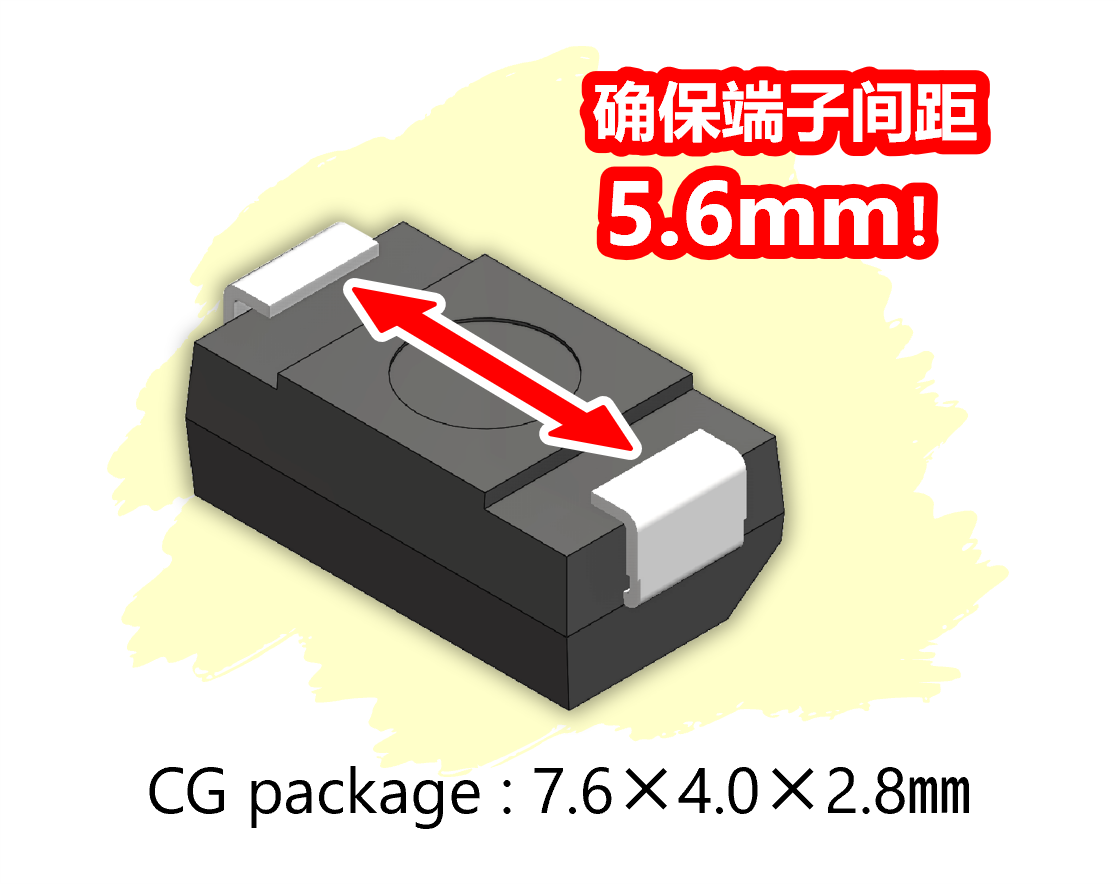

开发对应高电压的表贴封装
端子間距離擴大到了5.6mm。由此在污损等级2*1的环境下也可对应有效电压超过1000V的高电压。
*1 IEC60664ー1
其他特長
・符合 AEC-Q101 标准
・端子 Pb Free
■ 产品规格
| Products | 绝对最大额定值（Tc=25°C） | 电气特性（Tc=25°C） | AEC-Q101 | Package | ||||
| VRRM [V] |
IF [A] |
IFSM [A] |
VF max. [V] |
IR max. [A] |
trr |
|||
| D1CG120K NEW | 1200 | 1.0 | 18 | 3.0 | 10 | 85 | ○ | CG |
| D3CG120K NEW | 1200 | 2.2 | 160 | 2.1 | 10 | 85 | ○ | CG |
| D3FK120 | 1200 | 2.2 | 160 | 2.1 | 10 | 80 | - | 2F |
■ 用途示例
・汽车应用
xEV 逆变器（DESAT）
车载电脑（Bootstrap）
DDC（缓冲电路）
・工业设备应用
工业逆变器（DESAT）
伺服电机（DESAT）
DDC（缓冲电路）
…等
■ 外形尺寸图
■ 发售时间
2026年4月
■ 生产工厂
株式会社秋田新电元
新产品信息记载的内容截止于本报导日。在您浏览时，存在信息变更的可能性（如生产，销售终止。价格，技术规格变更等）。敬请谅解。
