新产品信息
扩充高耐压大电流快速恢复二极管产品阵容
〜实现低噪声与高效率，为电源、照明及工控设备市场做贡献〜
Mar. 11, 2026
新电元工业将扩充650V高耐压大电流快速恢复二极管“Z系列”的产品阵容。
近年来，随着开关电源的高性能化与小型化，电路的高频化正在飞速进展。
随之而来的噪声增加、损耗发热以及效率下降等课题日益凸显，在元器件选型和散热对策方面令设计人员十分苦恼。在这样的背景下，电源、照明及工控设备市场对能够同时满足“低噪声”、“高速开关”及“高效率”要求的半导体器件需求极为迫切。
为解决这些技术课题，新电元工业在其650V高耐压大电流快速恢复二极管“Z系列”中新增了四款产品。
该产品采用超低注入结构与载流子寿命控制技术，与之前产品相比，噪声降低约40%，并实现了trr=25~40ns的高速开关性能。 进而，与其他公司产品相比，可实现效率提升1%、内部损耗降低3.2W，为开关电源的高频化做贡献。
■ 特長

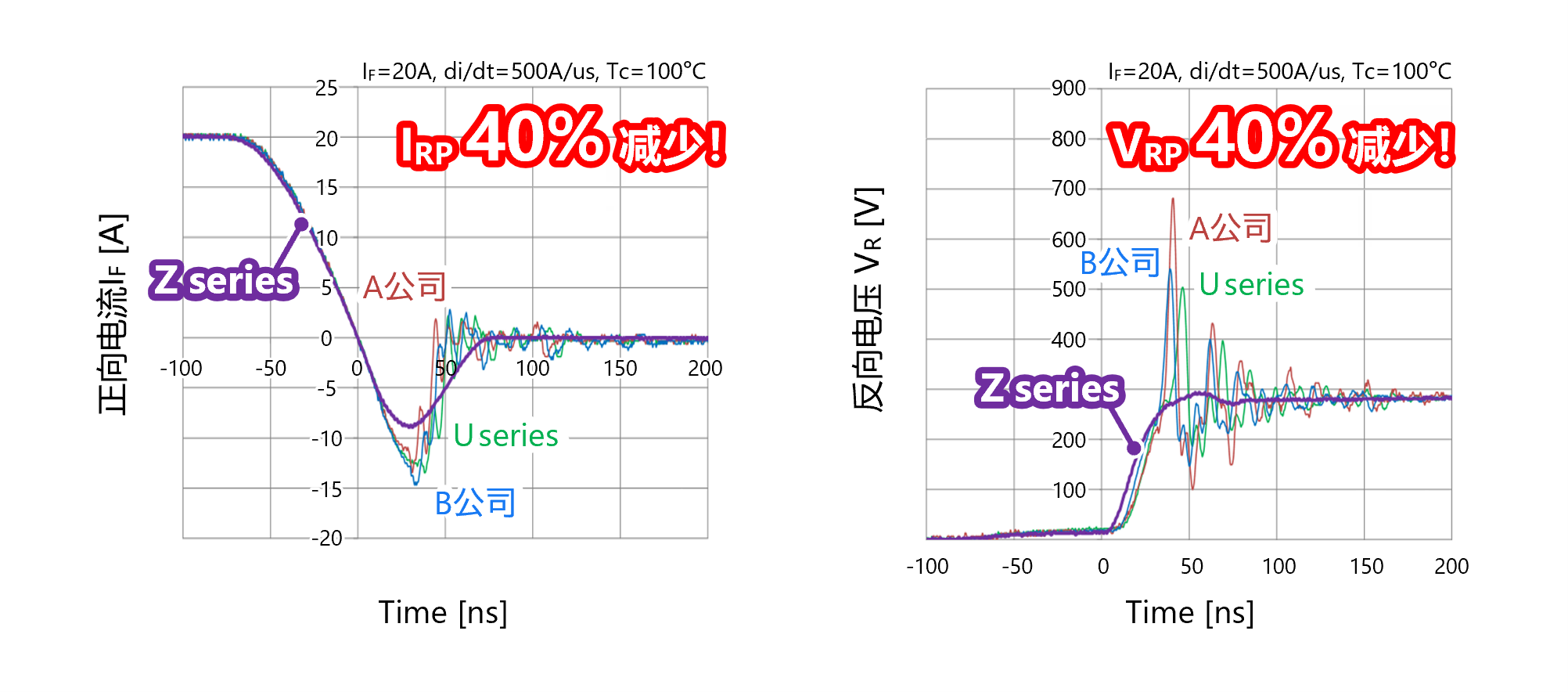

低噪声与软恢复特性
与之前产品及竞争产品相比，IRP和VRP均降低约40％。
为减少降噪元器件数量和满足规格要求做贡献。

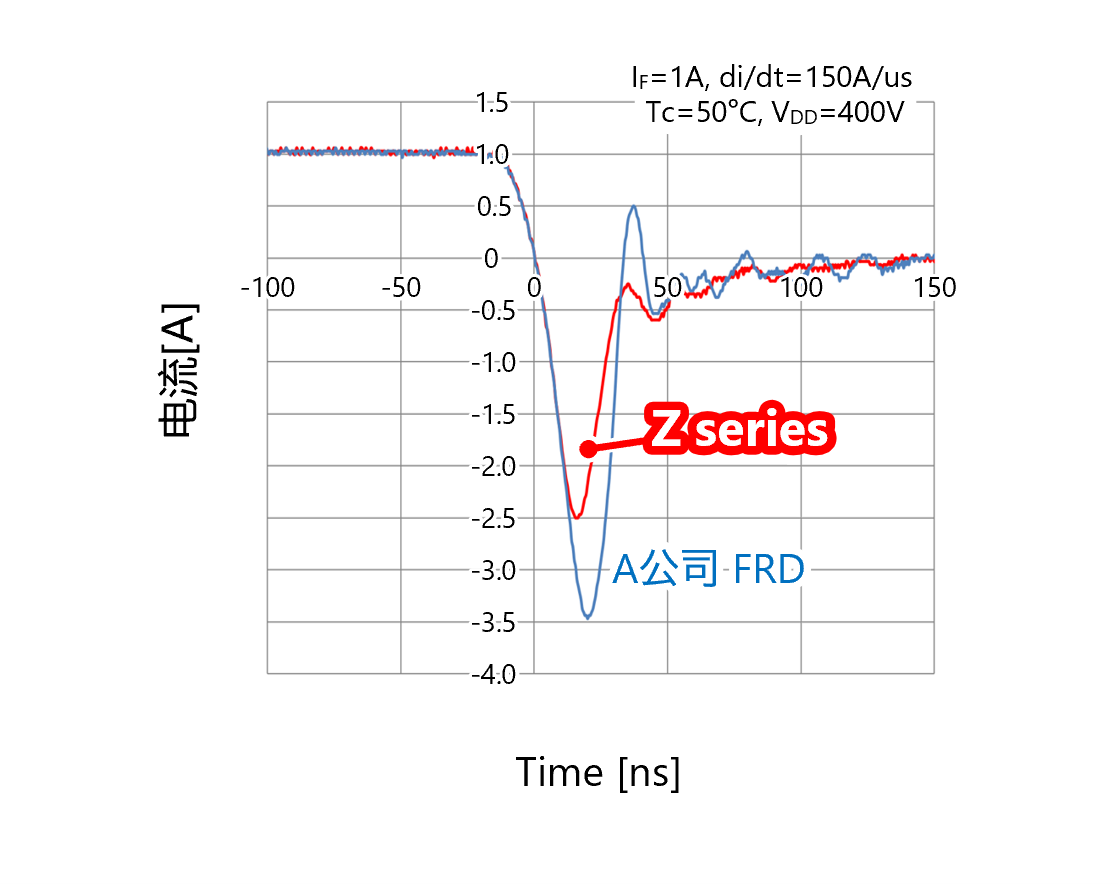

高速开关
实现trr＝25～40ns。
支持高频化，有助于提升电路效率。

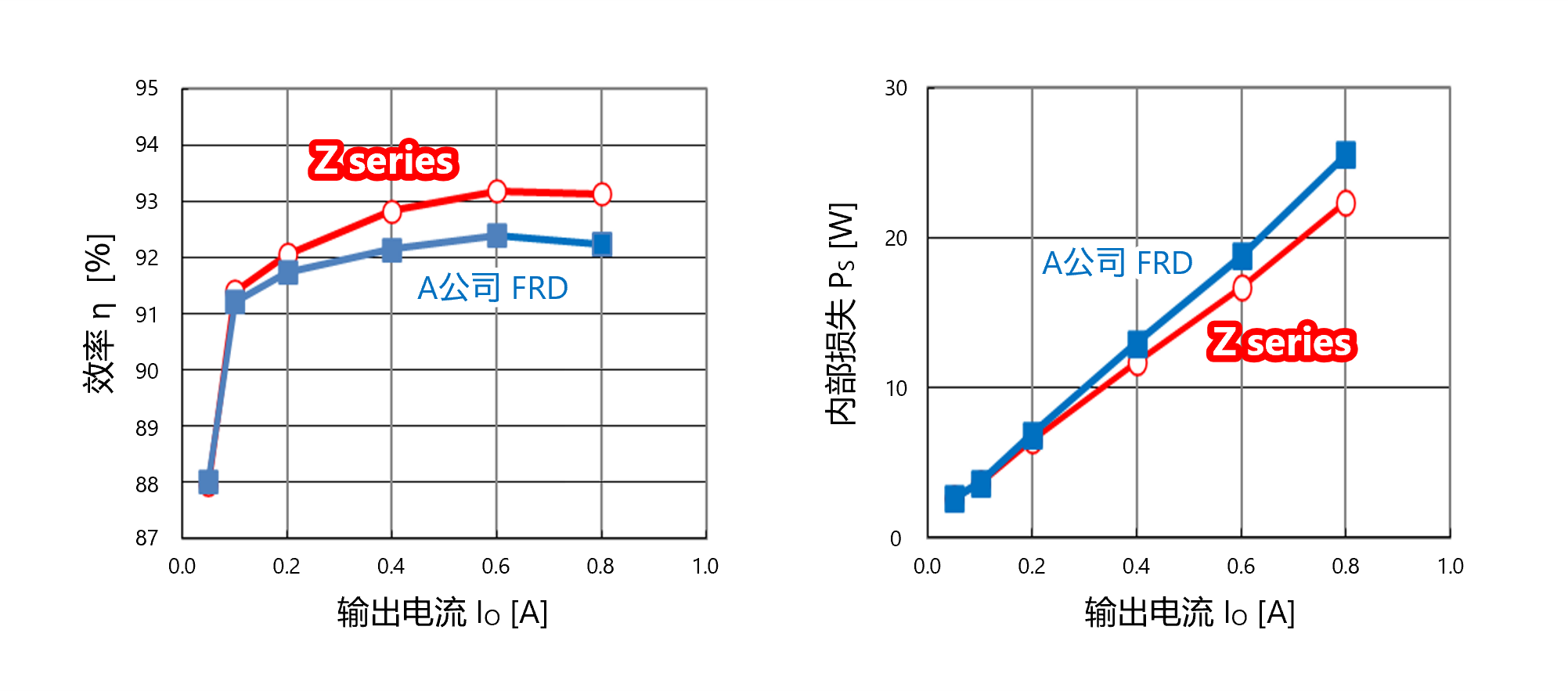

高效率与低损耗
相较于竞争产品FRD，效率提升1%，内部损耗降低3.2W。
为节能化做贡献。
高耐压和高温保证
VRRM＝650V、Tj＝175℃保证。采用第5代设计规则，提升可靠性。
其他
・全模封结构
・端子无铅化、符合RoHS指令
■ 产品规格
| Products | 绝对最大额定值（Tc=25°C） | 电气特性（Tc=25°C） |
Package | |||||
| Tj [°C] |
VRRM [V] |
IF [A] |
IFSM [A] |
VF max. [V] |
IR max. [uA] |
trr max. [ns] |
||
| SF10L65ZSM |
-55～175 | 650 | 10.0 | 100 | 2.8 | 50 | 25 | FTO-220AG |
| SF10L65ZVM | -55～175 | 650 | 10.0 | 100 | 1.7 | 50 | 35 | FTO-220AG |
| SF20L65ZSM | -55～175 | 650 | 20.0 | 100 | 2.8 | 50 | 30 | FTO-220AG |
| SF20L65ZVM | -55～175 | 650 | 20.0 | 100 | 1.7 | 50 | 40 | FTO-220AG |
■ 用途示例
・各类电源设备
・各类照明设备
・各类工控设备

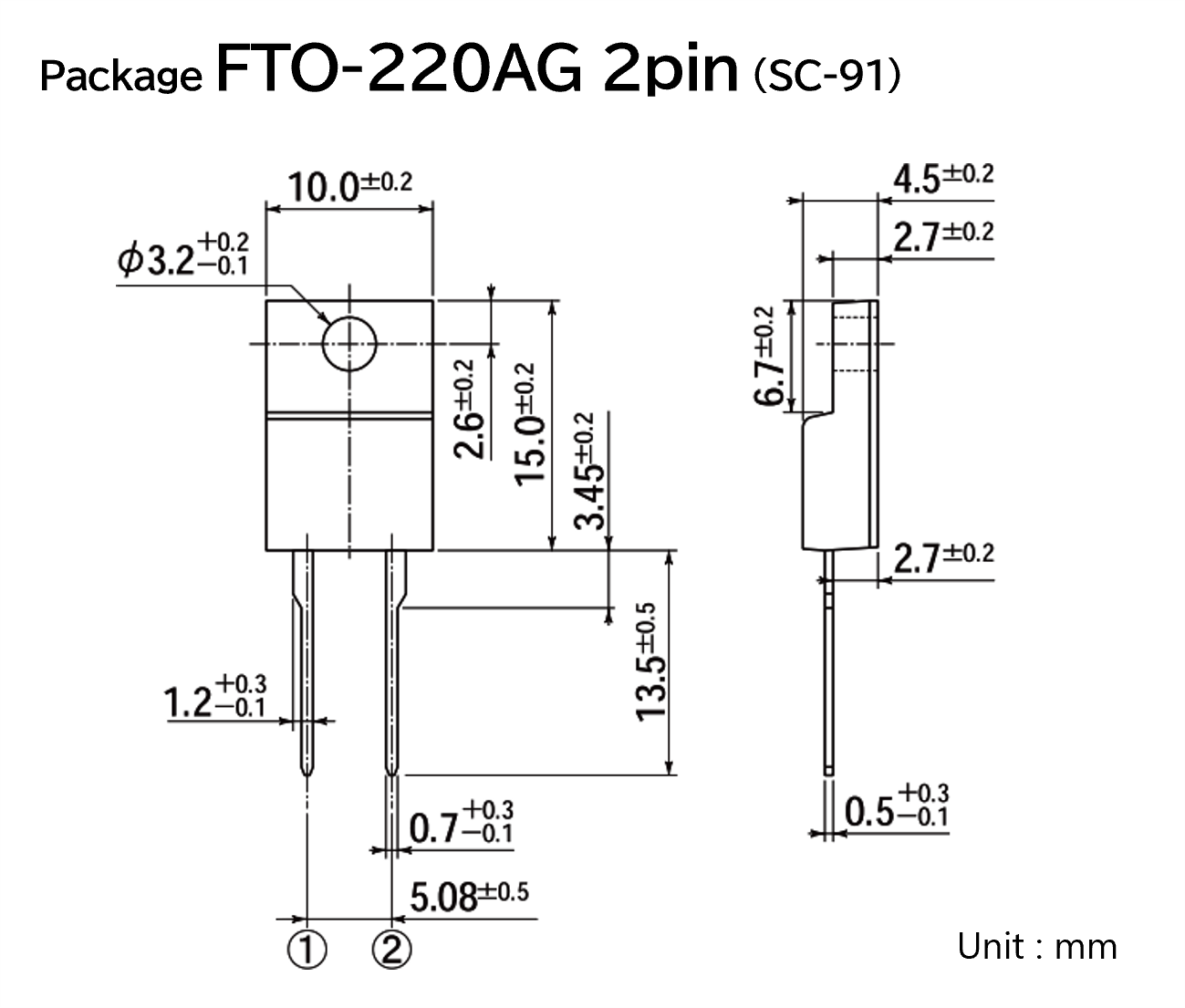

■ 外形尺寸图
■ 发售时间
量产中
■ 生产工厂
Lumphun Shindengen Co., Ltd.
新产品信息记载的内容截止于本报导日。在您浏览时，存在信息变更的可能性（如生产，销售终止。价格，技术规格变更等）。敬请谅解。
